如何使用MATLAB制作3D图

第1部分3：

构建域

1.

   打开命令窗口。在默认布局中，这应该自动显示为显示的最大窗口。

2.

   如果不存在命令窗口，请在左上角选择“房屋”。之后，选择布局，然后选择“默认”。

3.

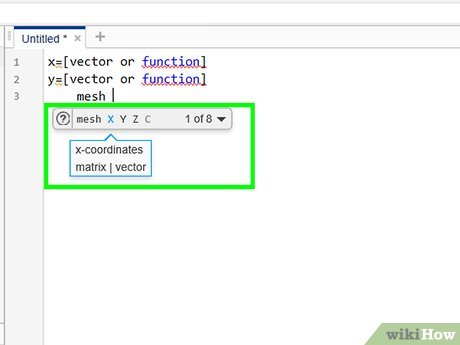

   在命令窗口中，定义两个x和y向量。

   1. 这通常以x = [向量​​或功能]和y = [向量​​或功能]
   2. 切记在乘法或分隔矢量和矩阵时使用点运算符。否则会发生错误。

第2部分3：

在xy平面中产生网格

1.

   定义x和y之间的关系。为了实现这一目标，必须使用两个命令。

   1. 第一个是网功能。通过使用此功能，结果将是线框网格图。
   2. 另一个是冲浪功能。使用冲浪时，结果将是3-D表面图。

2.

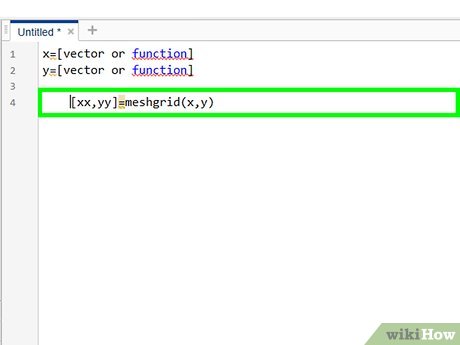

   使用网格时，输入网格格里德到命令窗口。

   1. 该命令的格式将如下：[xx，yy] = meshgrid（x，y）。
   2. 在工作区窗口中，您会看到变量xx和是的已定义。

第3部分3：

定义“ ZZ”并绘制表面

1.

   根据XX和YY来定义ZZ，因为它依赖那些数据集。

   1. 使用您知道的关系，X和Y之间存在。这可能是函数或公式。
   2. 例如，zz = xx。^2-yy。^2

2.

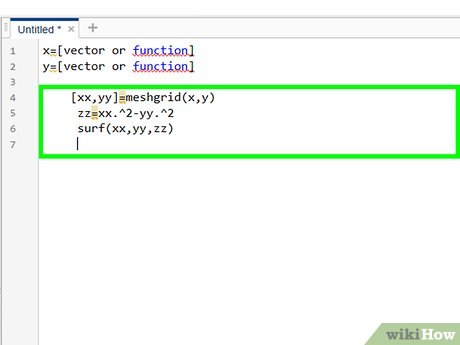

   使用冲浪命令。

   1. 从矩阵“ zz”中的z组件中，冲浪命令将创建一个3D阴影表面。
   2. 这是您联系的点xx，，，，是的， 和ZZ一起。
   3. 实际的命令行将以冲浪（xx，yy，zz）。

3.

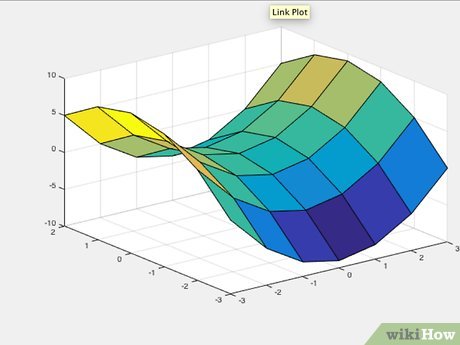

   注意您的新窗口显示您的3D图。

4.

   按照您的需求进行自定义。在窗口的顶部有一个工具栏，新图出现了。该工具栏包含许多选项和功能，可用于操纵您的3D图。

   1. 其中一些选项包括：
      1. 插入X，Y或Z轴的标签
      2. 插入传说以帮助读者
      3. 在3-D空间中旋转剧情
      4. 插入光源以显示阴影的影响

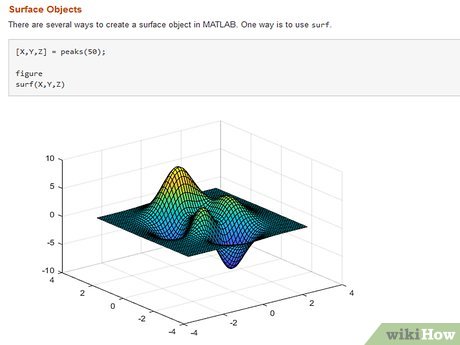

   2. 可以在https://www.mathworks.com/help/matlab/examples/changing-surface-properties.html上找到复杂的表面属性列表

5.

   如果需要的话，将颜色图平滑在图表的整个表面上。这是通过使用命令行完成的阴影插入。
